Vstřikování: náklady, povrchová úprava, vady, vložka vs. overmold a kontrola kvality

Trh vstřikovaných plastů: měřítko, růst a co je hnací silou

The trh vstřikovaných plastů je jedním z největších výrobních segmentů v globální ekonomice. V ceně přibližně 385 miliard USD v roce 2023 Předpokládá se, že do roku 2030 dosáhne 510–530 miliard USD při složeném ročním tempu růstu kolem 4,5–5,0 %. Vstřikování představuje zhruba 32 % veškerého zpracování plastů na celém světě podle objemu – více než kterákoli jiná metoda formování – a dotýká se prakticky všech kategorií produktů od automobilových součástek a lékařských zařízení po spotřební elektroniku, obaly a stavební hardware.

Geografickým centrem celosvětové výroby vstřikovacích forem je východní Asie, přičemž samotná Čína představuje odhadem 35–40 % světové produkce podle objemu. Čínští výrobci sahají od velkoobjemových lisů na komodity vyrábějící jednoduché díly ve velkých sériích až po sofistikované přesné lisy, které slouží výrobcům OEM pro automobilový průmysl, lékařství a elektroniku s přísnými rozměrovými tolerancemi a plnými systémy řízení kvality. Evropa – zejména Německo, Itálie a Česká republika – vede v oblasti přesnosti výroby nástrojů a procesního inženýrství pro vysoce komplexní aplikace. Severoamerická lisovací kapacita je soustředěna v automobilových dodavatelských řetězcích na Středozápadě a klastrech na výrobu zdravotnických prostředků na severovýchodě a horním Středozápadě.

Pět konečných sektorů, které mají největší podíl na poptávce po vstřikování, jsou obaly (přibližně 26 % objemu), automobilový průmysl (20 %), stavebnictví (16 %), elektronika (14 %) a lékařská/zdravotní péče (10 %). Lisování lékařských přístrojů je nejrychleji rostoucím segmentem z hlediska hodnoty, který je způsoben stárnutím demografických údajů, zvyšující se složitostí zařízení a přechodem k jednorázovým součástkám na jedno použití – posun, který vytváří velkoobjemovou a opakující se poptávku po lisovaných dílech v materiálech od komoditního polypropylenu po technický PEEK a lékařský silikon.

Kolik stojí plastová vstřikovací forma?

Náklady na nástroje jsou nejvýznamnější počáteční investicí do projektu vstřikování a číslo, které nejčastěji určuje, zda je návrh komerčně životaschopný při daném objemu výroby. Kolik stojí vstřikovací forma na plasty závisí na velikosti dílu, geometrické složitosti, počtu dutin, jakosti oceli a na tom, zda se vyrábí v tuzemsku nebo na moři.

Jako pracovní referenční rámec:

• Jednoduchý prototyp nebo mostový nástroj (jednodutinová, měkká ocel nebo hliník, omezená životnost výstřelu): 1 500 – 5 000 USD (offshore); 5 000 – 15 000 USD (domácí USA/EU)
• Jednoduchý výrobní nástroj (jednodutinová, ocel P20 nebo H13, životnost výstřelu 500k): 3 000–8 000 USD (offshore Čína); 12 000–30 000 USD (domácí)
• Středně složitý výrobní nástroj (jedna dutina, boční akce, více zvedáků, texturované povrchy): 8 000–20 000 USD (offshore); 25 000–80 000 USD (domácí)
• Vysoce komplexní vícedutinový nástroj (4–16 dutin, systém horkých vtoků, těsné tolerance): 20 000–100 000 USD (offshore); 80 000 – 500 000 USD (domácí)
• Velký automobilový nebo přístrojový nástroj (jednoduchá dutina, velmi velká část, složitá geometrie): 50 000–200 000 USD (offshore); 150 000–800 000 USD (domácí)

Největšími faktory, které ovlivňují náklady na nástroje, jsou počet dutin (každá další dutina přidává čas na obrábění, materiál a montážní práci), boční akce a zvedače (mechanické prvky, které uvolňují podříznutí zvyšují složitost), systémy horkých kanálů (systémy vyhřívaných rozvodů a vtoků, které eliminují studené vtoky a vtoky stojí 5 000 – 30 000 USD za kapku v závislosti na složitosti standardů), leštění a leštění povrchu k vysokým požadavkům na povrchovou úpravu. 2 000 – 10 000 USD na nástroj, který by byl jinak jednoduchý.

V diskusích o nákladech často uniká kritický bod: amortizované náklady na díl — celkové náklady na nástroje dělené objemem výroby — je mnohem důležitější než absolutní počet nástrojů. Nástroj za 50 000 USD produkující 500 000 dílů zvyšuje náklady o 0,10 USD/díl; výroba 10 000 dílů přidá 5,00 $ za díl. Při malých objemech náklady na nástroje na součást často převyšují náklady na materiál a lisování dohromady, a proto jsou krátkodobé alternativy (soft tooling, 3D tištěné nástroje, obráběné prototypy) ekonomicky racionální pod určitými limity objemu.

Povrchová úprava vstřikováním: Třídy, normy a co je ovlivňuje

Povrchová úprava vstřikováním je specifikován pomocí standardizovaných systémů třídění – nejčastěji podle standardů SPI (Společnost pro průmysl plastů) v Severní Americe a standardu VDI 3400 v Evropě a Asii. Tyto dva systémy řeší stejný rozsah kvality povrchu, ale používají různá měřítka a nejsou přímo zaměnitelné bez referenčního převodu.

Systém SPI běží od A-1 (nejvyšší lesk, zrcadlový povrch) až po D-3 (hrubá matná, těžká textura). Typy a jejich typické aplikace:

• SPI A-1, A-2, A-3 — Diamantově leštěné povrchy s vysokým leskem. Používá se pro optické čočky, kosmetické obaly, průhledné kryty. Hodnoty Ra dolů na 0,012–0,025 µm. Vyžaduje kalenou ocel (H13 nebo S136) a značnou dobu leštění po obrábění.
• SPI B-1, B-2, B-3 — Pololesklý, zrnitý papír leštěný. Kryty spotřební elektroniky, panely zařízení, obecné komerční komponenty, kde záleží na vzhledu, ale ne na optické čistotě. Ra ~0,05–0,40 µm.
• SPI C-1, C-2, C-3 — Matný, kamenný nebo smirkový povrch. Průmyslové komponenty, automobilové díly pod kapotu, vnitřní konstrukční komponenty. Ra ~0,40–1,60 µm.
• SPI D-1, D-2, D-3 — Pískovaná textura, matná až hrubě matná. Díly vyžadující neklouzavou texturu, zemědělská technika, užitkové skříně. Ra ~0,80–3,20 µm.

Kromě povrchové úpravy oceli je dosažitelný povrch součásti ovlivněn volbou materiálu, teplotou taveniny, rychlostí vstřikování a teplotou formy. Vysoce lesklé povrchové úpravy vyžadují vyšší teploty formy (což zlepšuje replikaci leštěného ocelového povrchu), nižší rychlosti plnění (které snižují zákal způsobený smykem) a materiály s nízkou viskozitou taveniny a dobrou tekutostí. Směsi ABS a PC/ABS dobře replikují vysoce lesklé povrchy; Třídy plněné sklem vytvářejí povrch, který žádné množství leštidla na oceli neodstraní, protože skleněná vlákna mírně vyčnívají, jak se pryskyřice kolem nich během ochlazování smršťuje.

Textura – ať už leptáním kyselinou (Mold-Tech a ekvivalentní systémy) nebo EDM (obrábění elektrickým výbojem) – musí být specifikována s přiměřeným úhlem úkosu, aby bylo umožněno vymrštění dílu bez stop. Standardní pravidlo je 1° dodatečného ponoru na 0,025 mm hloubky textury — hluboká textura kůže vyžadující průvan 3° nebo více na površích se silnou strukturou, aby se zabránilo trhání povrchu při vyhazování.

Popáleniny ve vstřikování: příčiny, diagnostika a odstranění

Stopy po vypálení při vstřikování se projeví jako tmavě hnědé, černé nebo zuhelnatělé zbarvení na povrchu součásti, obvykle v posledním bodě, který vyplňuje dutinu, nebo v místech, kde zachycený vzduch nemůže uniknout. Jsou jednou z nejčastějších vad vstřikování a jednou z nejvíce poučných, protože jejich umístění odhaluje konkrétní informace o průtoku a stavu odvětrávání nástroje.

Dieselový efekt

Nejběžnějším mechanismem za spáleninami je dieselový efekt : jak přední část taveniny postupuje dutinou a stlačuje vzduch před sebou, vzduch se ohřívá adiabaticky – stejný mechanismus jako vznětové zapalování vznětového motoru. Pokud stlačený vzduch nemůže uniknout průduchy dříve, než k němu dosáhne čelo taveniny, teplota vzduchu stoupne na 300–400 °C nebo více, což je dostatečné k degradaci a zuhelnatění většiny technických termoplastů. Stopa po spálení se tvoří v přesném místě, kde byla vzduchová kapsa zachycena.

Hlavní příčiny a řešení

• Nedostatečné větrání: Nejčastější příčina. Příliš úzké průduchy dělicí čáry (standardní průduch má hloubku 0,012–0,025 mm), zablokované zábleskem nebo zbytky nebo zcela chybí v místě posledního plnění. Řešení: přidat nebo prohloubit větrací otvory v místě popálení; přidat ventilační otvory vyhazovacího kolíku; přidat podtlakové odvětrání pro kritické aplikace.
• Nadměrná rychlost vstřikování: Vysoká rychlost plnění stlačuje vzduch rychleji, než může uniknout i přes adekvátní ventilační otvory. Řešení: Snižte rychlost vstřikování na konečných 20–30 % plnění (spíše rychlostní profil než konstantní rychlost); potvrďte, že doba plnění je v rozsahu vhodném pro tloušťku stěny součásti a délku toku.
• Umístění brány způsobující vzduchovou past: Pokud je brána umístěna tak, že se dvě čela proudění setkávají a zachycují vzduch ve slepé kapse, nepomůže žádné odvětrání na dělicí čáře. Řešení: přepracujte umístění vtoku nebo přidejte sekundární vrátka, abyste změnili polohu svarového vedení/lapače vzduchu na větratelný povrch.
• Degradace materiálu v hlavni: Stopy po popáleninách mohou také pocházet z válce – z materiálu, který se nachází v mrtvých zónách při nadměrné teplotě, nebo z kontaminace pryskyřicí – a mohou být vstříknuty do dílu jako pruhy spíše než lokalizované stopy. Ty se jeví odlišně: pruhy od brány spíše než diskrétní místo na konci toku.

Krátkodobé vstřikování: Když je nízký objem správnou odpovědí

Krátkodobé vstřikování — nazývané také maloobjemové nebo mostní vstřikování — se týká výrobních sérií typicky v rozsahu od několika stovek do 10 000–25 000 dílů, s použitím nástrojů speciálně navržených tak, aby minimalizovaly počáteční náklady spíše než maximalizovaly rychlost cyklu a dlouhou životnost. Zabírá výrobní prostor mezi 3D tiskem (ekonomický pod ~100 dílů pro složité geometrie) a plně produkčním vstřikováním (ekonomický nad 25 000–50 000 dílů pro většinu aplikací).

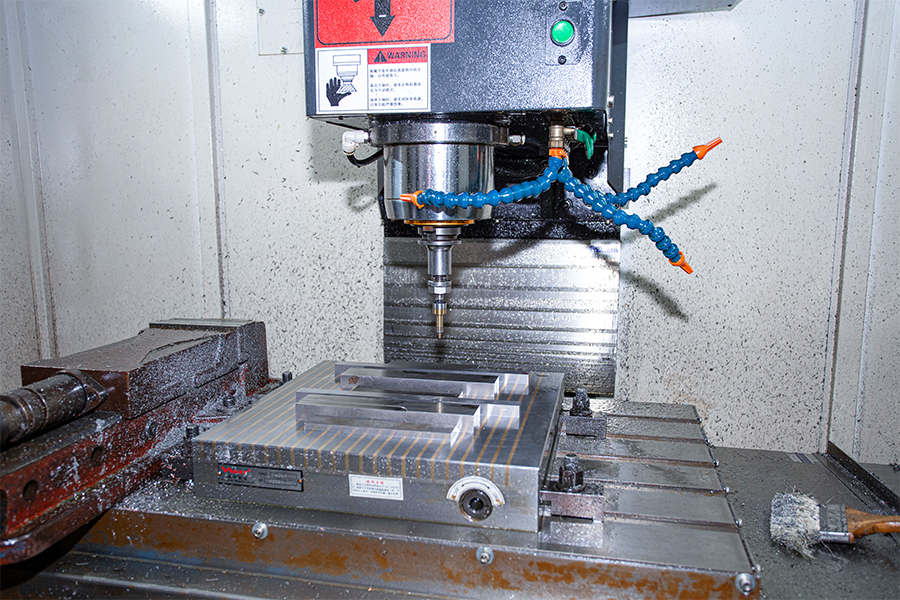

Technologie umožňující krátkodobé vstřikování jsou hliníkové nástroje, rychle obráběné nástroje z měkké oceli (předtvrzené P20) a pryskyřicové nebo kompozitní nástroje pro velmi krátké pilotní běhy. Nástroje na výrobu hliníkových forem lze obrábět 5–10x rychleji než ekvivalenty z kalené oceli, čímž se zkracuje doba přípravy nástroje z 8–14 týdnů na 2–5 týdnů a cena řezných nástrojů o 40–70 %. Kompromisem je životnost broků: hliníkové nástroje obvykle podporují 5 000–50 000 broků v závislosti na lisovaném materiálu (třídy plněné abrazivním sklem výrazně snižují životnost hliníkových nástrojů), ve srovnání s 500 000–2 000 000 broky pro nástroje na výrobu kalené oceli.

Krátkodobé lisování je správnou volbou pro: ověření trhu před nasazením plného výrobního nástroje; výroba mostů při výrobě výrobních nástrojů s dlouhým vedením; náhradní díly pro starší produkty, kde celková poptávka neospravedlňuje investice do tvrdých nástrojů; a množství klinických nebo regulačních zkoušek při vývoji zdravotnických prostředků, kde jsou pravděpodobné změny návrhu před konečným schválením.

Klíčovou procesní disciplínou v krátkodobém lisování je design pro hliníkové nástroje : vyhýbání se velmi ostrým vnitřním rohům (koncentrace napětí v hliníku je důležitější než u kalené oceli), minimalizace vedlejších účinků tam, kde je to možné (každá činnost je povrchem proti opotřebení), a navrhování adekvátních úhlů úkosu od samého počátku, spíše než se je snažit dodatečně vybavit. Díly navržené s ohledem na krátkodobou výrobu nástrojů mohou být často převedeny na výrobní nástroje s minimálními konstrukčními změnami; Části navržené od začátku za použití tvrdých nástrojů někdy nemohou být vůbec ekonomicky reprodukovány z hliníku.

Vkládací formování vs. Zalití: Rozdíly, aplikace a jak si vybrat

Vstřikování a vstřikování jsou oba procesy, které kombinují dva nebo více materiálů do jedné lisované součásti, ale zásadně se liší v tom, co sekundární materiál zapouzdřuje a v tom, jak je proces sekvenován. Porozumění rozdíly mezi vstřikováním vs. přelisováním je zásadní pro výběr správného procesu při návrhu součásti z více materiálů.

Co je vkládací lisování?

In vložit výlisek Před vstřikováním se do dutiny formy umístí předtvarovaná součást – nejčastěji kovová vložka, jako je mosazná matice se závitem, ocelový kolík, elektrický kontakt nebo lisovaný kovový držák. Roztavený plast je pak vstřikován kolem a přes vložku a zapouzdřuje ji, když plast tuhne. Výsledkem je jediný komponent, kde je kovová vložka trvale a přesně umístěna v plastové části, přičemž plast proudí do podříznutí nebo skrz otvory ve vložce a vytváří mechanické spojení, které odolává vytažení a zatížení točivým momentem.

Lisování vložek se používá všude tam, kde plastový díl potřebuje mechanické vlastnosti kovu na specifickém rozhraní – závitové spoje, které musí vydržet opakovanou montáž a demontáž, elektrické svorky vyžadující vodivost, nosné povrchy vyžadující tvrdost, kterou plast nemůže poskytnout. Proces eliminuje sekundární lisování nebo ultrazvukové vkládání kovových vložek, což snižuje náklady na montáž a zlepšuje konzistenci pevnosti při vytažení.

Co je Overmolding?

In přelití předem vytvarovaný plastový substrát (první část) se umístí do druhé formy a druhý termoplastický materiál – typicky měkčí TPE, TPU nebo elastomer – se vstříkne přes a kolem určených povrchů substrátu. Oba plasty se na svém rozhraní spojují buď chemicky (prostřednictvím materiálové kompatibility a podmínek zpracování), nebo mechanicky (prostřednictvím vzájemně propojené geometrie).

Overmolding se používá k přidání měkkých povrchů rukojeti k pevným krytům (elektrické nářadí, rukojeti lékařských přístrojů, spotřební elektronika), k vytvoření dvoubarevných nebo dvoumateriálových estetických komponentů, k přidání vyhovujících těsnících prvků na tuhé konstrukční části a k ​​integraci tlumení vibrací nebo odpružení do tvrdého substrátu. Měkký úchop na rukojeti zubního kartáčku, pogumované pouzdro ručního skeneru a rukojeť chirurgického nástroje s dvojitou tvrdostí jsou zalisované součásti.

Klíčové rozdíly: Vkládací forma vs. Overmold

Volba mezi těmito dvěma procesy je řízena tím, jaký problém sekundární materiál řeší. Pokud je požadavek strukturální – závitové připojení, elektrické rozhraní, nosná plocha – řešením je vložka. Je-li požadavek ergonomický nebo hmatový – měkké uchopení, těsnicí břit, přerušení barvy – je přelití správné. V některých součástech se oba procesy používají současně: rukojeť lékařského zařízení může nalisovat měkkou rukojeť na tuhý substrát, který sám obsahuje mosazné závity vložky pro montáž – třímateriálová, dvouprocesová jednoduchá součást.

Kontrola kvality ve výrobě plastů: systémy, metody a kritické kontrolní body

Kontrola kvality ve výrobě plastů funguje na třech úrovních: ověřování vstupního materiálu, monitorování v průběhu procesu a kontrola výstupních dílů. Každá úroveň se zabývá různými způsoby poruch a společně tvoří systém řízení kvality, který určuje, zda lisovaný výrobek konzistentně splňuje specifikace.

Kontrola příchozího materiálu

Vlastnosti pryskyřice – index toku taveniny (MFI), obsah vlhkosti, barva a sledovatelnost šarže – musí být ověřeny podle specifikace materiálu před zahájením výroby. Odchylka MFI ±10–15 % od nominální specifikace může způsobit výraznou výplň, pokles a rozměrové odchylky u lisovaného dílu. Obsah vlhkosti je kritický pro hygroskopické materiály: nylon, PC, PET a ABS absorbují atmosférickou vlhkost a musí být před lisováním vysušeny pod specifikovanou vlhkost (obvykle 0,02–0,15 % v závislosti na materiálu). Tekoucí nevysušená hygroskopická pryskyřice vytváří skvrny, bubliny a sníženou molekulovou hmotnost – vady, které nelze na lisu opravit.

Průběžné monitorování

Moderní vstřikovací stroje zachycují procesní data – tlak v dutině, teplotu taveniny, profil rychlosti vstřikování, dobu chlazení, upínací sílu – na bázi cyklu po cyklu. Statistická kontrola procesu (SPC) aplikovaná na klíčové parametry procesu identifikuje posun dříve, než způsobí vznik defektů, spíše než po něm. Dutinové tlakové senzory – piezoelektrické měniče namontované ve formě – poskytují přímou zpětnou vazbu o stavu plnění a balení uvnitř formy, což spolehlivěji koreluje s kvalitou dílu než samotný tlak válce. Díly vyrobené v cyklech, kde se tlak v dutině odchyluje od stanoveného procesního okna, mohou být automaticky vyřazeny separátorem dílů před dosažením kontrolní oblasti.

Metody odchozí kontroly

• Rozměrová kontrola: CMM (souřadnicový měřicí stroj) pro kritické rozměry; systémy vidění pro 100% in-line kontrolu velkoobjemových dílů; ruční měření pro jednoduché rozměry go/no-go při nižších objemech.
• Vizuální kontrola: 100% vizuální vzhled kosmetických dílů (povrchy třídy A, čiré optické komponenty); Vzorkování AQL pro průmyslové díly. Automatizované systémy vizuální kontroly stále častěji nahrazují manuální vizuální kontrolu pro velkosériovou výrobu.
• Funkční testování: testování zaklapávací sestavy, testování těsnosti (úbytek tlaku nebo netěsnost helia u utěsněných součástí), testování vytahovací síly pro vložky, testování elektrické kontinuity pro komponenty konektorů.
• Ověření materiálu: XRF (rentgenová fluorescence) pro omezený screening látek (RoHS, soulad s nařízením REACH); FTIR spektroskopie pro potvrzení identity pryskyřice u aplikací kritických z hlediska bezpečnosti; mechanické zkoušky (tah, ráz) na vzorcích prvního výrobku a periodicky vyráběných vzorcích.

Systémy jakosti a certifikace

Rámec řízení kvality za těmito metodami závisí na koncovém trhu. ISO 9001 je základním systémem řízení kvality pro obecné průmyslové lisování. IATF 16949 (dříve TS 16949) je vyžadována pro účast v automobilovém dodavatelském řetězci a přidává kontrolní plán, FMEA a požadavky MSA nad rámec ISO 9001. ISO 13485 upravuje výrobu zdravotnických prostředků a přidává požadavky na kontrolu návrhu, sledovatelnost a sterilní dodavatelský řetězec. FDA 21 CFR Part 820 se vztahuje na zdravotnické prostředky prodávané na americkém trhu. U lékařských a automobilových lisů není systém kvality rozlišovacím znakem – je vstupním požadavkem. Odběratelé v těchto odvětvích provádějí audit systému kvality před schválením nového formovače a každoroční kontrolní audity toto schválení udržují po celou dobu dodavatelského vztahu.
